上个月，苏州工业园区一家做手机外壳装饰镀的客户找过来，说新上的一条镀膜线合格率只有 70%，镀层老是出现针孔、发花、附着力差的问题。他们怀疑是靶材或者工艺气体的问题，换了三家供应商的靶材都没改善。我到现场看了一眼抽气曲线，问题一目了然：本底真空抽到 5×10⁻³ Pa 就下不去了，而且每次开炉前抽气时间要 40 分钟，远高于同行业 15 分钟的水平。

根因是真空系统配置不合理：前级旋片泵选小了，罗茨泵的启停压力设置不对，而且主泵用的是一台老旧的扩散泵，油蒸气返流严重。把真空系统重新调整后，本底真空稳定在 8×10⁻⁴ Pa，抽气时间缩短到 12 分钟，合格率一下冲到 98%。客户说光这一项每月省的次品损失就够买半套泵了。

真空镀膜是对真空度要求最高的工业应用之一，从装饰镀到工具镀、从光学镀膜到半导体薄膜，每一种工艺对真空系统的要求都不一样。今天把真空泵在真空镀膜中的应用从头到尾讲一遍，包括镀膜为什么需要高真空、真空系统怎么配置、各类型泵怎么选、常见问题怎么处理。

一、真空镀膜为什么必须在高真空下进行

真空镀膜的原理是在真空环境中，把镀膜材料（金属、氧化物、化合物）加热蒸发或用离子轰击溅射到基体表面，形成一层均匀的薄膜。这个过程对环境的要求极高，主要原因有三个：

1. 防止残余气体分子参与反应

如果镀膜室内有大量氧气、氮气、水蒸气等残余气体，蒸发出来的膜料原子会和这些气体分子发生反应，生成氧化物、氮化物，影响薄膜的成分和性能。比如镀铝膜时，氧分压太高会导致铝被氧化，变成透明的氧化铝而不是光亮的金属铝。

一般要求镀膜时的工作真空度在 10⁻²~10⁻³ Pa，本底真空度在 10⁻³~10⁻⁴ Pa 以下。光学镀膜和半导体镀膜要求更高，本底真空要到 10⁻⁵~10⁻⁶ Pa。

2. 保证膜料原子的平均自由程足够长

膜料原子从蒸发源飞到基体的过程中，会和残余气体分子碰撞。碰撞次数越多，能量损失越大，沉积到基体上的原子能量越低，薄膜的致密度和附着力就越差。平均自由程和气体压力成反比，压力越低，平均自由程越长。

当真空度达到 10⁻² Pa 时，空气分子的平均自由程约 6 米，对于尺寸 1~2 米的镀膜室来说，大部分膜料原子可以无碰撞地到达基体。如果真空度只有 1 Pa，平均自由程只有 6 厘米，膜料原子还没到基体就已经被撞得七荤八素了。

3. 防止薄膜生长过程中混入杂质

残余气体中的水蒸气、碳氢化合物会被吸附在基体表面，镀膜时这些杂质会混入薄膜，造成针孔、发花、附着力差。这就是为什么镀膜前要对基体做充分的加热除气和离子轰击清洗。

二、真空镀膜的真空系统配置

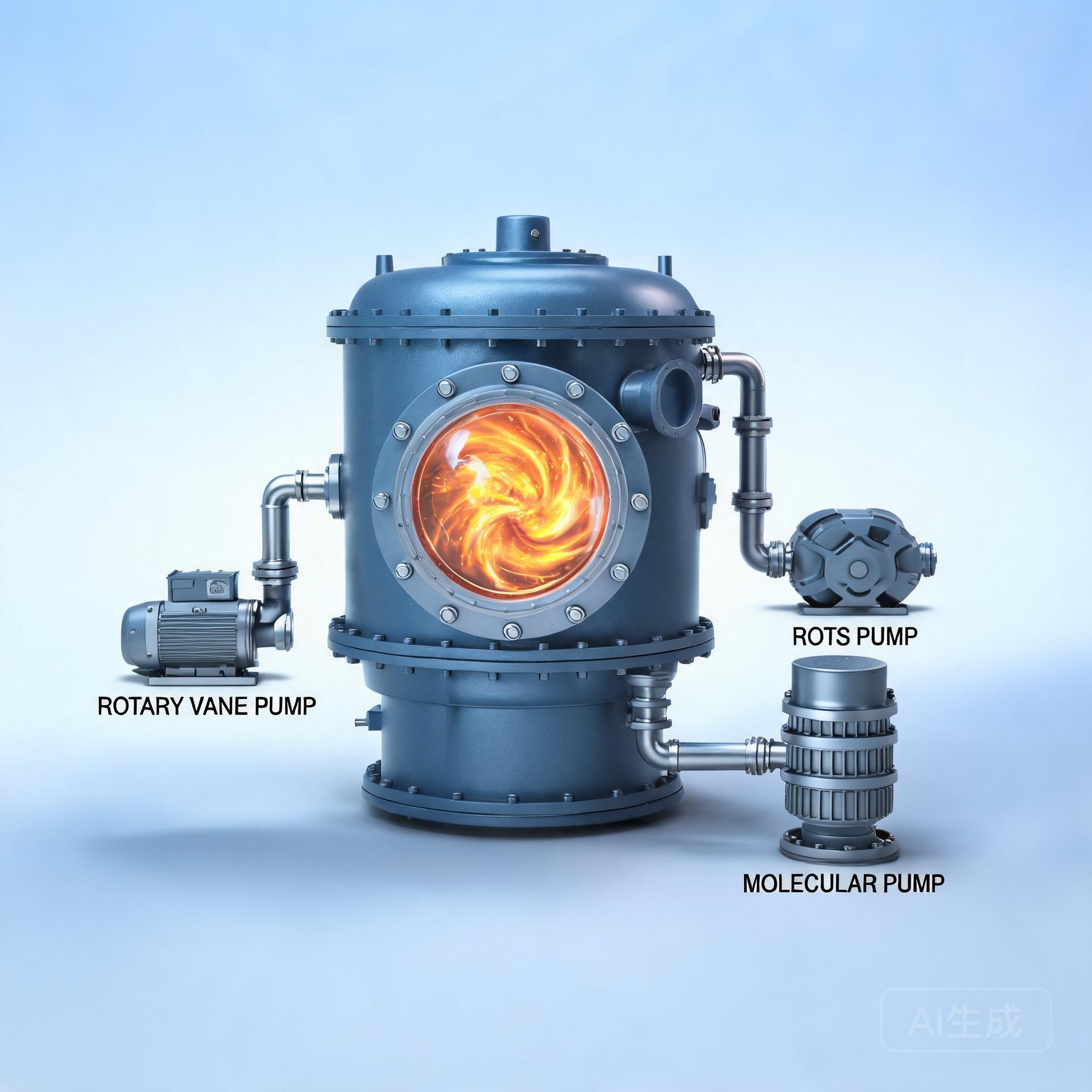

真空镀膜的真空系统一般由三部分组成：前级泵、增压泵（罗茨泵）、主泵。三者配合，从大气抽到高真空。

前级泵：从大气抽到粗真空

前级泵的作用是把镀膜室从大气压（10⁵ Pa）抽到 1~10 Pa，为罗茨泵和主泵提供工作条件。前级泵一般选油封旋片泵或螺杆干泵。

• 油封旋片泵：价格便宜，抽速范围宽（8~1200 m³/h），极限真空 ≤ 1 Pa。适合装饰镀、工具镀等对真空度要求不是极高的场合。缺点是有油返流，需要加冷阱或油雾过滤器。
• 螺杆干泵：无油、洁净、可抽可凝性蒸汽，极限真空 ≤ 0.5 Pa。适合光学镀膜、半导体镀膜等对洁净度要求高的场合。缺点是价格贵。

前级泵的抽速选择要根据镀膜室的容积和要求的抽气时间来定。比如 1 m³ 的镀膜室，要求 5 分钟抽到 5 Pa，需要选抽速约 60 m³/h 的旋片泵。实际选型还要留 30%~50% 的余量。

增压泵（罗茨泵）：从中真空到高真空的桥梁

罗茨泵不能直排大气，必须在前级泵抽到一定压力后才能启动。罗茨泵的作用是在 1~10⁻¹ Pa 的压力范围内提供大抽速，把镀膜室快速抽到高真空。

罗茨泵的抽速大（70~600 L/s）、启动快、能耗低，但本身极限真空不高（≤ 4×10⁻³ Pa），需要配合主泵使用。罗茨泵的启动压力一般设为 100~500 Pa，启动太早会因为入口压力过高导致过热。

主泵：提供高真空或超高真空

主泵是把镀膜室抽到工作真空度的关键设备。根据镀膜工艺不同，主泵有几种选择：

• 扩散泵：极限真空 ≤ 10⁻⁵ Pa，抽速大，价格便宜。缺点是有油返流，需要加低温冷阱。适合装饰镀、工具镀等对油污染不敏感的场合。目前逐步被分子泵和低温泵替代。
• 涡轮分子泵：极限真空 ≤ 10⁻⁷ Pa，无油、洁净、启动快。适合光学镀膜、半导体镀膜。缺点是对粉尘敏感，价格较高。
• 低温泵（冷凝泵）：极限真空 ≤ 10⁻⁸ Pa，抽速极大（尤其是对水蒸气和氢气），无油洁净。适合半导体、平板显示等要求超高真空和大抽速的场合。缺点是需要定期再生，耗液氮或制冷量大。

三、不同镀膜工艺的真空系统方案

装饰镀（PVD 离子镀）

装饰镀用于手机外壳、五金件、卫浴产品的表面镀膜，膜层以氮化钛（金色）、氮化铬（银色）、类金刚石（黑色）为主。工艺真空度一般在 10⁻¹~10⁻² Pa。

典型配置：旋片泵 + 罗茨泵 + 扩散泵（或分子泵）。前级旋片泵选 30~100 m³/h，罗茨泵选 150~300 L/s，扩散泵或分子泵根据镀膜室大小选 1200~4000 L/s。

工具镀（硬质涂层）

工具镀用于刀具、模具的硬质涂层，如 TiN、TiAlN、DLC，要求膜层致密、附着力强。工艺真空度一般在 10⁻²~10⁻³ Pa。

典型配置：螺杆干泵 + 罗茨泵 + 分子泵。用螺杆干泵做前级避免油污染，分子泵提供洁净高真空。

光学镀膜

光学镀膜用于镜片、滤光片、手机摄像头的多层光学薄膜，对膜厚精度和纯度要求极高。工艺真空度一般在 10⁻³~10⁻⁴ Pa。

典型配置：螺杆干泵 + 罗茨泵 + 分子泵（或低温泵）。必须用无油系统，任何油蒸气都会严重影响膜层质量。

半导体薄膜沉积

半导体的 CVD、PVD、ALD 等工艺对真空度和洁净度要求最高，本底真空要到 10⁻⁵~10⁻⁷ Pa。

典型配置：螺杆干泵 + 罗茨泵 + 低温泵（或分子泵）。低温泵的大抽速和超高真空能力特别适合半导体大腔体。

四、真空镀膜中真空泵的常见问题及处理

1. 本底真空抽不下去

现象：真空泵一直抽，真空度停在某个数值下不去。常见原因：

• 系统漏气：密封件老化、焊缝有砂眼、法兰没压紧。用氦质谱检漏仪查漏。
• 材料放气大：镀膜室内的工件、工装、内壁吸附了大量水汽和气体，需要加热烘烤除气。
• 泵性能下降：旋片泵泵油乳化、分子泵轴承磨损、扩散泵油氧化，都会导致抽速下降。
• 前级泵不够：前级泵抽速不足，主泵的排气排不出去，导致主泵性能发挥不出来。

2. 抽气时间太长

现象：抽到工作真空度需要的时间远超设计值。常见原因：

• 前级泵选小了：粗抽阶段主要靠前级泵，前级泵抽速不够，粗抽时间就长。
• 罗茨泵启动压力设置不对：启动太晚，粗抽阶段没有罗茨泵帮忙，抽速上不去。
• 管路流导不够：连接管路太细、太长、弯头太多，气体流不顺畅。
• 工件放气量大：尤其是多孔材料、塑料、未烘干的工件，放气时间长。

3. 镀膜出现针孔、发花

现象：镀层表面有针孔、发花、色泽不均。常见原因：

• 本底真空度不够：残余气体太多，膜料原子被氧化或污染。
• 油返流：扩散泵或旋片泵的油蒸气返流到镀膜室，污染膜层。需要加冷阱或改用无油系统。
• 基体清洗不彻底：基体表面有油污、水汽，镀膜前要充分清洗和烘烤。

4. 泵油乳化、变质快

现象：前级旋片泵的泵油很快变白、变稠。原因是镀膜过程中使用的工艺气体（如氧气、氮气、氩气）和反应产物进入前级泵，与泵油发生反应。特别是有可凝性蒸汽的场合，泵油更容易乳化。

解决方法：一是开气镇阀，让可凝性蒸汽以气态排出；二是在泵入口加冷阱捕集蒸汽；三是直接换用螺杆干泵，无油系统不存在这个问题。

五、真空系统的日常维护要点

真空镀膜线的真空系统是整条线的心脏，维护不到位会直接影响产品质量和生产效率。

• 前级旋片泵：每日检查油位，每 3 个月换泵油（用 BSO68# 真空泵油），每月清洗进气过滤器，检查油雾过滤器压差。注意观察油色，发白乳化要立即换。
• 罗茨泵：每月检查齿轮箱油位和油质，每年换齿轮油。注意听运行声音，有异常噪音要停机检查。
• 分子泵：每月检查轴承温度和运行电流，每年做一次振动检测。分子泵对粉尘敏感，要在入口加过滤器。
• 扩散泵：每 6 个月检查扩散泵油油位和油质，氧化发黑要换。注意扩散泵不能在低于前级压力的情况下加热，否则油会氧化。
• 低温泵：按使用时间定期再生（一般连续运行 30~60 天再生一次），再生时要彻底加热抽气。
• 真空计：定期校准真空计，确保读数准确。规管要定期清洗。
• 密封件：每年检查所有密封件，老化的及时更换。氟橡胶密封件一般 2~3 年更换一次。

六、真空系统选型的几个建议

1. 根据工艺要求选真空度：不要盲目追求高真空，满足工艺要求即可。高真空设备价格贵、维护成本高。
2. 前级泵要选够大：前级泵决定了粗抽时间和主泵的工作状态，选小了会拖慢整条线的节拍。建议留 30%~50% 的余量。
3. 根据膜层要求选有无油：装饰镀、工具镀可以用油封泵+扩散泵；光学镀膜、半导体必须用无油系统（干泵+分子泵/低温泵）。
4. 考虑运行成本：螺杆干泵虽然贵，但没有泵油消耗、维护简单、故障率低，长期来看综合成本可能更低。
5. 找有经验的供应商：真空系统的配置需要根据具体工艺来定，不是简单堆参数。苏州嘉科真空有多年镀膜行业真空系统配套经验，可以根据你的工艺要求提供完整的真空系统方案。

苏州嘉科真空代理鲍斯、爱德华、莱宝等品牌真空泵，为光伏、半导体、真空镀膜等行业提供从选型、安装到维护的一站式服务。如果你在镀膜过程中遇到真空度不够、抽气慢、膜层质量差的问题，欢迎联系我们，工程师上门帮你诊断真空系统。

写在最后

真空镀膜对真空系统的要求是所有工业应用中最高的之一。真空系统配置合理，镀膜质量就有保障；配置不合理，换再好的靶材、调再好的工艺也没用。核心是：根据工艺要求选合适的真空度、前级泵选够大、有污染要求的用无油系统、日常维护做到位。把真空系统管好，镀膜合格率自然就上去了。

Q: 真空镀膜需要多高的真空度？
A: 不同镀膜工艺要求不同。装饰镀（PVD 离子镀）的工作真空度一般在 10⁻¹~10⁻² Pa，本底真空 10⁻³ Pa 左右；工具镀（硬质涂层）工作真空 10⁻²~10⁻³ Pa，本底真空 10⁻⁴ Pa；光学镀膜工作真空 10⁻³ Pa，本底真空 10⁻⁴~10⁻⁵ Pa；半导体薄膜沉积要求最高，本底真空要到 10⁻⁵~10⁻⁷ Pa。本底真空度越高，膜层纯度和质量越好。

Q: 真空镀膜的真空系统一般怎么配置？
A: 典型配置是前级泵+罗茨泵+主泵三级结构。前级泵用旋片泵或螺杆干泵，从大气抽到 1~10 Pa；罗茨泵作为增压泵，在 1~10⁻¹ Pa 提供大抽速；主泵用扩散泵、分子泵或低温泵，提供高真空或超高真空。具体选型根据镀膜室大小、工艺要求、洁净度要求来定。

Q: 镀膜室内有油污染怎么办？
A: 油污染主要来自扩散泵和油封旋片泵的油蒸气返流。解决方法有三个：一是在主泵入口加低温冷阱，把油蒸气捕集掉；二是把扩散泵换成分子泵或低温泵，从源头消除油污染；三是前级泵换用螺杆干泵，避免前级油返流。光学镀膜和半导体镀膜必须用无油真空系统。

Q: 镀膜线抽气时间太长怎么解决？
A: 抽气时间长通常有几个原因：前级泵选小了，加大前级泵抽速；罗茨泵启动压力设置太晚，提前到 100~500 Pa 启动；管路流导不够，加粗管径、缩短管路、减少弯头；工件放气量大，镀膜前对工件加热烘烤除气。另外要检查系统是否漏气，漏气会一直拉低真空度。

Q: 螺杆干泵和旋片泵做前级泵哪个好？
A: 各有优缺点。旋片泵价格便宜、抽速范围宽，但有油返流、泵油需要定期更换，抽含蒸汽或腐蚀性气体时容易乳化变质。螺杆干泵无油洁净、可抽可凝性蒸汽、维护简单，但价格贵、噪音大。如果镀膜工艺对洁净度要求高（光学、半导体），或者抽的气体含蒸汽、腐蚀性，选螺杆干泵；如果是装饰镀、工具镀等对油污染不敏感的场合，旋片泵性价比更高。

Q: 真空镀膜系统怎么检漏？
A: 最常用的是氦质谱检漏法，用氦气作为示踪气体，在镀膜室外壁 suspected 的部位喷氦气，检漏仪检测到氦气就说明有漏。检漏前要把系统抽到 10⁻¹ Pa 以下，检漏仪才能工作。对于大漏，可以先用加压法：往系统里充入干燥氮气或压缩空气到 0.2~0.3 MPa，用肥皂水涂抹 suspected 部位，冒泡就是漏点。日常可以通过观察真空计读数变化来判断是否漏气：停泵后压力上升速度超过 0.1 Pa/s 就说明有明显漏点。
