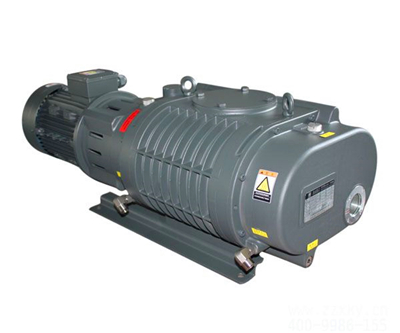

罗茨真空泵结构及原理简介

时间:2021-04-12   访问量:1373

罗茨真空泵结构及原理简介:

罗茨真空泵是许多真空设备中的一种,其结构是保证设备性能和使用的关键。因此,用户通常在使用前了解设备的结构和工作方式,从而更好地发挥设备的效率。

罗茨真空泵是一种可变体积类型,具有两个叶片形状的转子,可以反方向旋转,同时旋转。罗茨真空泵已经在化工厂、塑料、化肥、涡轮发电机转子动态平衡、航空航天室内空间模拟等设备上接受了长期操作训练。它还经常用于高原石油、化工厂、冶金工业和纺织等工业生产。真空泵部件用作真空泵消音器,以处理真空泵的噪音。

1、罗茨真空泵原理

罗茨真空泵是没有内部收缩的真空泵。一般来说,发动机的压缩比很低,所以高真空泵和中真空泵是前置泵。一种真空泵,通过一对在泵腔中朝同一个方向旋转、反方向旋转的叶片转子推进,移动蒸汽,保持真空。罗茨真空泵是指同时具有一对高速工作的鞋面型转子的机械设备真空泵。这个泵不能单独抽真空,前面要有骨架密封件和水环,以便直接排放空气。

罗茨真空泵的结构和原理与罗茨鼓风机的结构相似,其吸入口在运行过程中与真空包装容器或超滤装置的主泵相关联。由于转子的连续旋转,提取的蒸汽从吸入口吸入转子和泵体之间的室内空间,然后通过排出口排出。吸入后,v0室内空间完全封闭,泵腔的蒸汽不会收缩或膨胀。但是,如果转子的顶部围绕排气孔边缘旋转,并且v0室内空间与排气管侧面连接,则排气管侧面的气压很高,部分蒸汽通过排气管逆流。室内空间v0导致气压突然升高。转子再旋转,蒸汽就会从泵中排出。罗茨真空泵的泵腔有两个垂直安装在一对平行轴上的“8”转子,该转子由一对电动齿轮带旋转到相反的减速比转速1。转子中间有一个间隙,用于在转子和泵的内孔之间保持高速旋转。

2、罗茨真空泵结构配置

罗茨真空泵的两个转子如何放置在泵壳上,决定了泵的整体结构。罗茨真空泵的总体结构布局一般有三个规划方案。

立柱式:两个转子的中间中心线水平安装,但两个转子中间中心线组成的平面图垂直于平面,这种结构使泵的进水口水平设置,装配线和连接管线更方便。但是其缺陷是泵的中间深度太高,高速运行时可靠性下降。因此,除了小型机泵之外,选择这种结构形式的不多。

立式:两个转子的中间中心线水平安装,两个转子中间中心线组成的平面图水平。这种结构的泵入口在泵的上方,排放口在泵的正下方。下面的排气孔通常是水平连接的,所以吸入管方向彼此垂直。排气口由一个三通管向两个方向开口,一端连接排气管,另一端拧入或阀门时适用。这种结构的特点是重点低,高速运行时稳定性好。

垂直轴式:罗茨真空泵的两个转子中间中心线和平面垂直安装。这种结构的装配线缝隙操作起来很容易,转子装配线方便,占地小,但电动齿轮等传动机构组装起来很麻烦,润化设备也比较繁杂。

带调速阀门的真空泵:为了避免超重引起的安全事故,真空泵配有一个比较可靠的安全保护装置,其中旁通阀门管道配有调速阀门。

有蒸汽冷却器的真空泵:在吸入脂肪的条件下,泵需要设计冷却器来冷却蒸汽。冷却器可以安装在泵的前后。安装在真空泵的泵箱中。在特定条件下,特别促进吸热反应可以减少真空泵的发热。达到上限真空泵后,泵通道的前进空气总流量为零,也就是说,泵的非泵效率为零。
